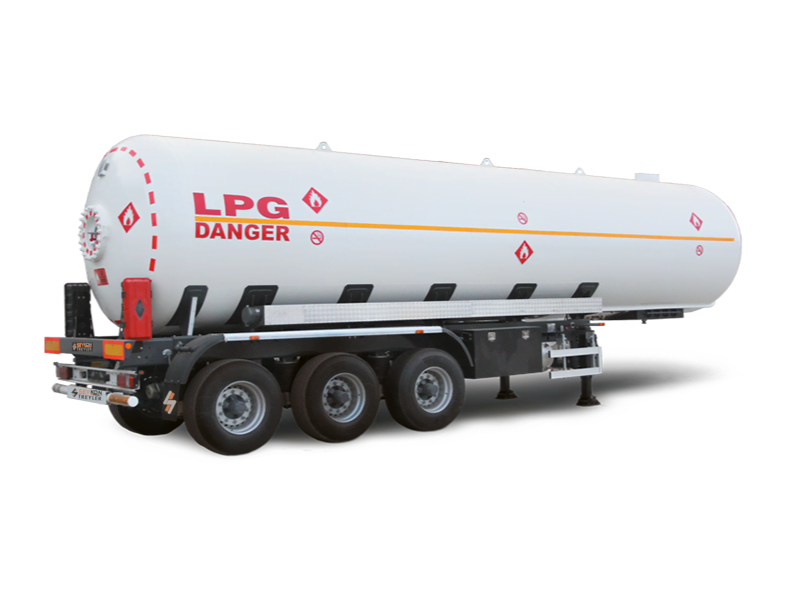

LPG Tanker Treyler Grubu
Tankeriniz Bizimle Güvende..
Teknik Özellikler
| TANK TİPİ | Yatay Silindirik |
| PROJE KODU | AD- Merkblatter / EN 13445 |
| DİZAYN SICAKLIKLARI | Min -20°C / max +70°C |
| DİZAYN BASINCI | 17,5 bar |
| TEST BASINCI | 26,5 bar |
| MALZEME | P355 GH or P355NH |
| BAŞ TİPİ | Elipsoidal |
| TANK DIŞ ÇAPI | 45 m3 2.400 mm |
| TANK GÖVDESİ KALINLIĞI | 45 m3 10 mm |
| TANK BOMBE KALINLIK | 45 m3 12 mm |
| TOPLAM TANK UZUNLUĞU | 45 m3 11.200 mm |
| KOROZYON | 1 mm |
| TANK HACMİ | 45 m3 |
| TANK EKİPMANLARI | Hidrolik Operatör 1 Adet, 2″ Küresel Vana 2 Adet BATU , 2” Hidrolik Vanalar 1 Adet ATILIM, 3” Hidrolik vanalar 1 Adet ATILIM, 2″ Emniyet Vanaları 2 Adet ATILIM, Rotogauge (Döner Seviye Göstergesi) 1 Adet, ATILIM Gliserin manometre (0-25 bar), Ø 63 1 adet, PAKKENS Termometre (-30 / 60 °C) Ø63 1 adet, PAKKENS Acme Dolum Kapağı 2 adet ATILIM Menhole 1 adet 16” Filtre 1 adet |
| KUMLAMA VE BOYAMA | Boya öncesi Tank SA 2.5 kalite astar ve poliüretan esaslı beyaz son kat toplam min. 150 mikron. RENK: BEYAZ |
| KONTROL (MUAYENE VE TESTLER) | Aşağıda belirtilen tüm testler ve muayeneler üçüncü şahıs kontrolünde gerçekleştirilecek ve aynı merci tarafından sertifikalandırılacaktır. Tasarım ve hesaplamaların kontrol ve onayı, Malzeme muayenesi ve ayrı ayrı kaşe aktarımı, Görsel ve boyutsal muayene plakası yönlendirmesi, Kafa kontrolü, Radyografik kontrol, Penetrasyon boya testi, Hidrostatik test, A/M test ve muayenelerinin raporları müşteriye sunulacaktır. Müşteri, tank ve muayenelerin tamamlanmasından sonra üçüncü şahıs tarafından verilecek olan tankın muayene sertifikaları verilecektir.. |
| SERTİFİKASYON | ISO 9001-2008 VE EN 3834-2 |
| KAYNAK METODU | Tüm kaynakçılar EN 287-1:2004 standardına göre sertifikalandırılmıştır. Kaynak dikişlerinde tam penetrasyon sağlanacaktır. Kaynak, kaynakçılar tarafından tozaltı kaynağı olarak yapılacaktır. Yivler EN ISO 9692-2 ile uyumlu olacaktır. & EN ISO 14171 ile Dolgu Malzemesi ve EN 760 ile Flux. |
| BÖLMELER | Tank, 3 adet sıvılaşmayı önleyici bölmeye sahip olacaktır. |
| ŞASELER | Yarı şase 6252 malzemesinden üretilmiştir.Çelik kalitesi. AĞIR HİZMET tipi |
| DİNGİL | Marka: Yerli Dingil 12 TON. Kapasite: 3X12 tons/Dingil Tip: Hava Süspansiyolu Dingil Kampanalı fren |
| SÜSPANSİYON SİSTEMİ | Hava Süspansiyonlu |
| FREN SİSTEMİ | WABCO EBS |
| PARK AYAKLARI | OMS marka Çift Devirli, 24.000 kaldırma kapasiteli, Mekanik Park Ayakları |
| LASTİKLER | Ölçü 385 X 65 X 22,5 Avrupa Markası 7 adet. |
| KÜRESEL VANA DOLABI | vanalar sağ tarafta olacaktır |
| ÇAMURLUKLAR | Alüminyum kaplama çelik çamurluklar |
| KING PIN | 2″ flanşlı ve yüksek baskı gerilmesi ve kopmasına dayanıklı çelik ve civatalı demonte olup kolaylıkla değiştirilebilir OMS marka. King Pim plaka kalınlığı 12 mm olacak ve min. 3+2 çelik 160 NPU ile takviye edilecektir. . |
| ELEKTRİK SİSTEMİ | Avrupa normlarında 24 V elektrik sistemleri bulunmaktadır. Ayrıca tank üstü ve treyler üstü ile elektrik lambası ve uyarı levhaları olacaktır. (ADR). Arka Tamponda 2 adet stop lambası, deponun her iki tarafında 5’er adet stop lambası. |
| REFLEKTÖRLER | Tankın her iki yanında 3M Marka sarı renkli reflektör ve arka tamponda ve arka bombede 3M Marka kırmızı renk reflektör . |
| AKSESUARLAR | 1 adet Çelik Tampon, 1 adet su deposu (30 lt kapasiteli Plastikten imal edilmiştir), 1 adet basket tipi stepne taşıyıcı, 2 adet takoz ve bağlantısı, 2 adet Yangın Söndürme Dolabı (ADR), 2 adet Gıda & Alet Çelikten imal edilmiş dolaplar, Tankın üstüne güneşlik takılacaktır. |
